| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | NTH |
| Orzecznictwo: | CE |
| Numer modelu: | Seria rap |
| Minimalne zamówienie: | 1 SET |
| Cena: | negocjowalne |
| Szczegóły pakowania: | Dobre i mocne opakowanie nadaje się do transportu morskiego i lotniczego |
| Czas dostawy: | Dostępne 3 dni robocze |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 1000 zestawów/m |
| Nazwa produktu: | RAP Pneumatic Rotary Chuck | Materiał: | Stal kuta |
|---|---|---|---|
| Użycie: | Chwytanie / urządzenie | Cechy: | Wysoka precyzja/wysoka jakość |
| Wielkość: | Zapoznaj się ze specyfikacją | Usługa: | OEM/ODM jest akceptowalny |
| Podkreślić: | Wymagania w zakresie bezpieczeństwa,Wyroby z żelaza,Wykorzystanie urządzeń do przechowywania energii elektrycznej |
||
Szczegóły produktu
Marka: NTH

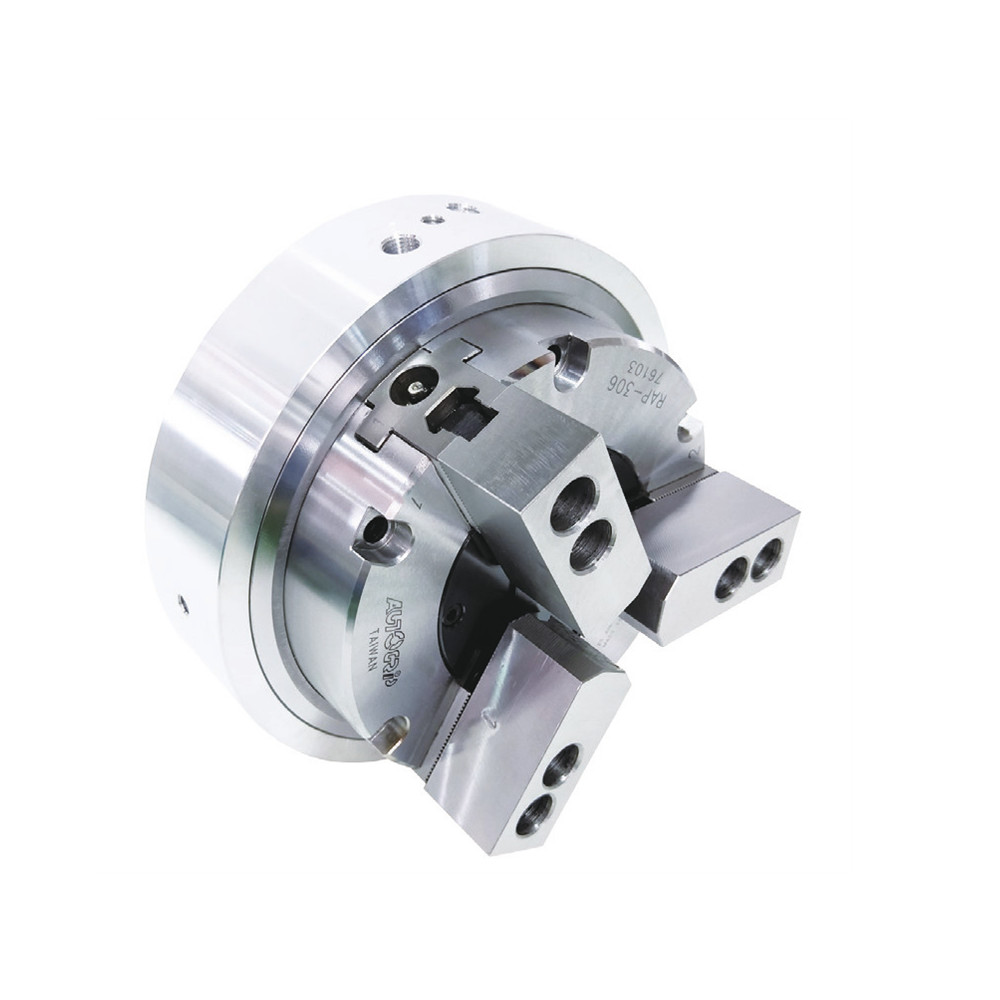

Kołowrotny kołowrot z wbudowanym cylindrem apneumatycznym, kompaktowa konstrukcja, nadająca się do lekkich obróbek. kompatybilny ze standardową miękką lub twardą szczęką.
Można go zainstalować na stoliku obrotowym do indeksowania obróbki.
Zapewnione zabezpieczenie przed pyłem i szczątkami.
Podobne powierzchnie wszystkich części utwardzane, mielone i smarowane bezpośrednio.
Uwaga: Aby zmniejszyć siłę tarcia pomiędzy pierścieniem dystubrytoru a ciałem koła, moment obrotowy stołu obrotowego musi być wyższy niż wymóg przedstawiony w tabeli.
(Jednostka wielkości: mm)
|
Model |
Uderzenie szczęki - Nie, nie, nie. |
Max. |
Wypierdala Dia. |
Maksymalna siła zaciskania kN (kgf) (Pneumatyczny przy 6,0 kgf/cm2) |
| RAP-306 | 5.5 | 170 | 25 | 21 (2141.4) |
| RAP-308 | 6.8 | 215 | 37 | 34.2 (3487.4) |
| RAP-310 | 7 | 254 | 53 | 48 (4894.7) |
|
Model |
Maksymalne ciśnienie (kgf/cm2) |
(rp.m.) Maks. prędkość |
Maksymalna rotacja Odporność Moment obrotowy |
60,0 kgf/cm2) Pojemność powietrza |
Masę (kg) |
| RAP-306 | 7 | 72 | 40 | 3.1 | 16.2 |
| RAP-308 | 7 | 60 | 60 | 3.1 | 30.6 |
| RAP-310 | 7 | 53 | 85 | 4.2 | 42.4 |
| Model | A | B | B1 | C (H6) | D | E | F | G | H | J | K |
| RAP-306 | 215 | 98 | 90 | 110 | 155 | 181 | 170 | 25 | 7 | 52 | 8 |
| RAP-308 | 260 | 113 | 104 | 110 | 200 | 226 | 215 | 32 | 8 | 52 | 9 |
| RAP-310 | 300 | 117 | 52 | 140 | 235 | 261 | 254 | 54 | 8 | 52 | 10 |
| Model | L | L1 | M | N | P | Q max | Q min | R max | R min | S | T | U | V | W |
| RAP-306 | 6~M8 | 11 | 36 | 73 | 20 | 10.75 | 4.75 | 39.5 | 36.75 | 31 | 12 | 19.5 | 14 | 3~M8 |
| RAP-308 | 6~M8 | 16 | 37 | 95 | 25 | 13.25 | 8.75 | 57 | 53.6 | 35 | 14 | 19.5 | 14 | 3~M8 |
| RAP-310 | 6~M8 | 14 | 42 | 110 | 30 | 23.25 | 12.75 | 64.5 | 61 | 40 | 16 | 19.5 | 14 | 3~M8 |
Z zastrzeżeniem zmian technologicznych bez uprzedniej informacji
Możliwe są wymagania niestandardowe
