| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | NTH |
| Orzecznictwo: | CE |
| Numer modelu: | Seria AP (2) |
| Minimalne zamówienie: | 1 SET |
| Cena: | negocjowalne |
| Szczegóły pakowania: | Dobre i mocne opakowanie nadaje się do transportu morskiego i lotniczego |
| Czas dostawy: | Dostępne 3 dni robocze |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 1000 zestawów/m |

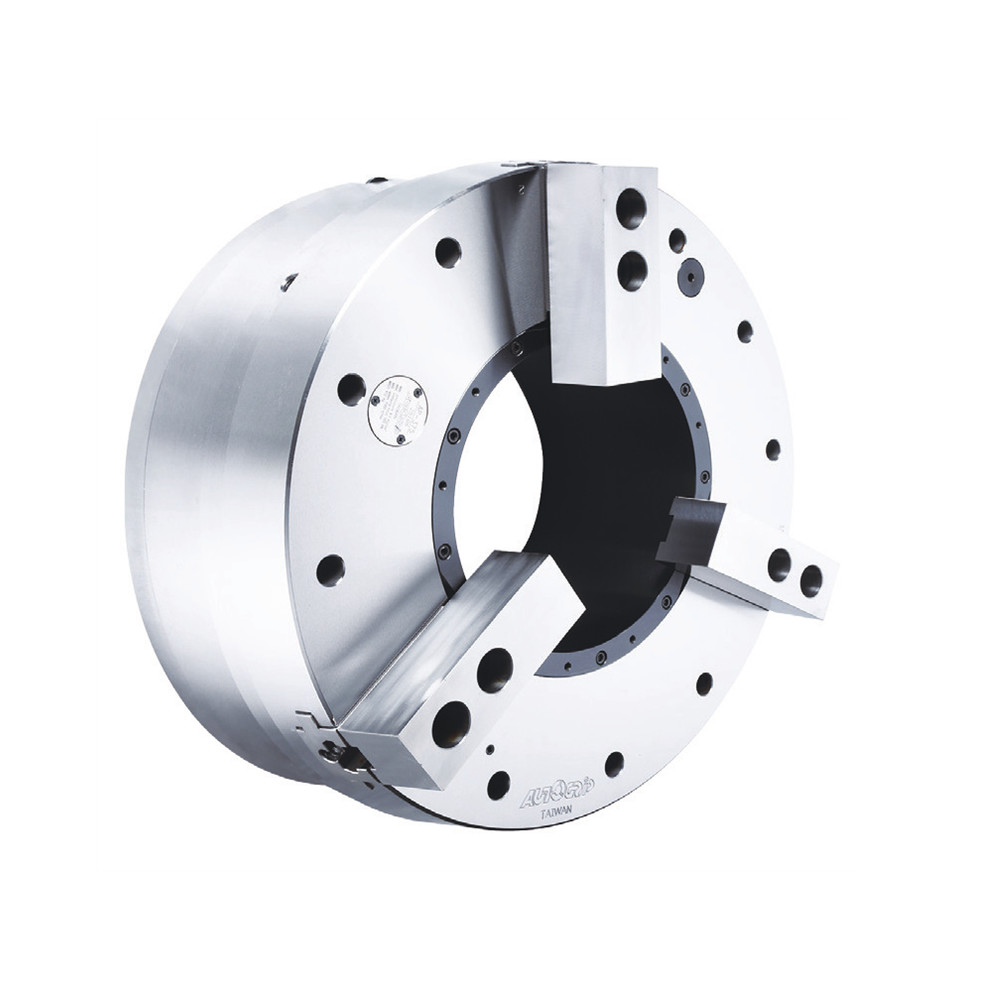

| Nazwa produktu: | AP duże powietrze z otworu przez dziurę (2) | Materiał: | Stal kuta |
|---|---|---|---|
| Użycie: | Chwytanie/mocowanie | Cechy: | Wysoka precyzja/wysoka jakość |
| Wielkość: | Zapoznaj się ze specyfikacją | Usługa: | OEM/ODM jest akceptowalny |
| Podkreślić: | Duże przez otwór szczeliny powietrznej,AP LARGE THROUGH HOLE AIR CHUCK (Płaszczyzna duża poprzez otwór powietrza),Stal wykuta przez otwartą szczelinę |
||
Szczegóły produktu
Marka: NTH
Ekstra duży 3-czaszkowy przewód z wbudowanym cylindrem powietrznym.
Z wbudowanym urządzeniem wykrywającym ciśnienie, które może sprawdzić, czy ciśnienie jest szybko obniżane w obrębie obrotu, gwarantując bezpieczeństwo pracy.
Patentowany system dostarczania powietrza, łatwy w instalacji i konserwacji.
(Jednostka wielkości: mm)
|
Model |
Dia przez otwór. |
Uderzenie szczęki (Dia.) |
Wywal Dia, Max. (mm). |
Wyrzucam Dia. (mm) |
Maksymalne ciśnienie |
| AP-145A11 | 145 | 14 | 420 | 62 | 0.6(6.1) |
| AP-185A15 | 185 | 14 | 460 | 100 | 0.6(6.1) |
| AP-230A15 | 230 | 17 | 535 | 170 | 0.6(6.1) |
| AP-275A20 | 275 | 17 | 580 | 200 | 0.6(6.1) |
| AP-320A20 | 320 | 17 | 658 | 200 | 0.6(6.1) |
| AP-375A20 | 375 | 24 | 738 | 260 | 0.6(6.1) |
| Model |
Maksymalna siła przycisku kN (kgf) |
Maksymalna prędkość min (rpm) |
Inercja kg‧m2 |
Masę (kg) |
Masę (kg) Adapter włączony |
Zużycie powietrza (w 6kgf/cm2) |
| AP-145A11 | 85.0(8667) | 1700 | 3.8 | 156 | 182 | 17.8 |
| AP-185A15 | 110.0(11216) | 1300 | 6.0 | 188 | 223 | 22 |
| AP-230A15 | 125.0(12742) | 1300 | 11.1 | 265 | 310 | 34 |
| AP-275A20 | 140.0(14271) | 1100 | 15.5 | 301 | 346 | 39 |
| AP-320A20 | 184.0(18762) | 1000 | 27.2 | 415 | 505 | 45 |
| AP-375A20 | 188.0(19115) | 850 | 44.2 | 530 | 545 | 55 |
| Model | A | B | C | D | D1 | E | E1 | F | G | H | J | K | L | L1 | L1 |
| AP-145A11 | 400 | 198/231 | 300 | 365 | 196.87 | 8 | 33 | 145 | 34 | 120 | 420 | 3.5 | 9~M12 | 20 | 31 |
| AP-185A15 | 460 | 198/238 | 300 | 405 | 285.78 | 8 | 40 | 185 | 44 | 120 | 460 | 3.5 | 9~M12 | 20 | 35 |
| AP-230A15 | 515 | 226/266 | 380 | 483 | 285.78 | 8 | 40 | 230 | 49 | 145 | 535 | 3.5 | 6~M16 | 24 | 35 |
| AP-275A20 | 560 | 232/272 | 380 | 528 | 412.78 | 8 | 40 | 275 | 52 | 152 | 580 | 3.5 | 6~M16 | 24 | 35 |
| AP-320A20 | 615 | 256/306 | 520 | 580 | 412.78 | 8 | 50 | 320 | 55 | 116.5 | 658 | 3.5 | 9~M16 | 25 | 33 |
| AP-375A20 | 690 | 272/322 | 520 | 650 | 412.78 | 8 | 50 | 375 | 55 | 127 | 738 | 3.5 | 9~M16 | 28 | 33 |
| Model | L2 | M | N | P | Q max. | Q min. | Rmax. | R min. | S | T | U | V | W | X | Y |
| AP-145A11 | 6~M20 | 63.7 | 165 | 43 | 53.5 | 23.5 | 98 | 91 | 62 | 25.5 | 57° | 242 | 0° | 38 | 20 |
| AP-185A15 | 6~M24 | 63.7 | 165 | 43 | 53.5 | 23.5 | 118 | 111 | 62 | 25.5 | 58° | 272 | 7° | 38 | 20 |
| AP-230A15 | 6~M24 | 71.7 | 180 | 60 | 48.5 | 18.5 | 145 | 136.5 | 64 | 25.5 | 30° | 300 | 7° | 33 | 15 |
| AP-275A20 | 6~M24 | 71.7 | 180 | 60 | 48.5 | 18.5 | 167.5 | 159 | 64 | 25.5 | 30° | 322 | 7° | 30 | 12 |
| AP-320A20 | 6~M24 | 81.5 | 210 | 60 | 60.5 | 24.5 | 190 | 181.5 | 74 | 30 | 52° | 350 | 7° | 27 | 9 |
| AP-375A20 | 6~M24 | 81.5 | 210 | 60 | 66.5 | 24.5 | 223.5 | 211.5 | 74 | 30 | 52° | 387 | 7° | 27 | 9 |
Uwaga:
Wymiary i specyfikacje typu AP-A znajdują się w czerwonych danych.
Z zastrzeżeniem zmian technologicznych bez uprzedniej informacji
Możliwe są wymagania niestandardowe
