| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | NTH |
| Orzecznictwo: | CE |
| Numer modelu: | Seria AP |
| Minimalne zamówienie: | 1 SET |
| Cena: | negocjowalne |
| Szczegóły pakowania: | Dobre i mocne opakowanie nadaje się do transportu morskiego i lotniczego |
| Czas dostawy: | Dostępne 3 dni robocze |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 1000 zestawów/m |
| Nazwa produktu: | AP Duża szczelina powietrzna przez otwór (1) | Materiał: | Stal kuta |
|---|---|---|---|
| Użycie: | Chwytanie / urządzenie | Cechy: | Wysoka precyzja/wysoka jakość |
| Wielkość: | Zapoznaj się ze specyfikacją | Usługa: | OEM/ODM jest akceptowalny |
| Podkreślić: | AP LARGE AIR CHUCK,AP LARGE FIXTURE CHUCK powietrza,AP LARGE HOLE AIR CHUCK (wielkie otwory powietrza) |
||
Szczegóły produktu
Marka: NTH

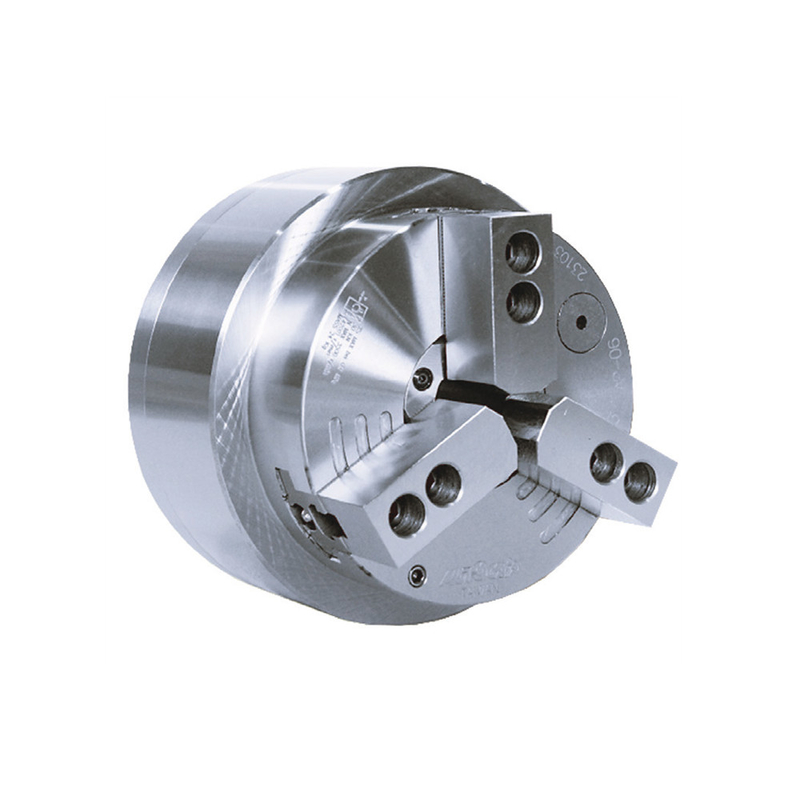

Duży 3-czaszkowy przewód silnikowy z wbudowaną butelką powietrzną.
Patentowany system dostarczania powietrza, łatwy w instalacji i konserwacji.
(Jednostka wielkości: mm)
|
Model |
Dia przez otwór. |
Uderzenie szczęki (Dia.) |
Wywal Dia, Max. (mm). |
Wyrzucam Dia. (mm) |
Maksymalne ciśnienie |
| AP-52A6 | 52 | 5.9 | 170 | 15 | 0.6(6.1) |
| AP-66A6 | 66 | 7.6 | 215 | 24 | 0.6(6.1) |
| AP-86A8 | 86 | 8.9 | 268 | 43 | 0.6(6.1) |
| AP-115A8 | 115 | 10.6 | 330 | 55 | 0.6(6.1) |
|
Model |
Maksymalna siła przycisku kN (kgf) |
Maksymalna prędkość Min-1 (rpm) |
Inercja kg‧m2
|
Masę (kg) |
Masę (kg) Adapter włączony |
Zużycie powietrza |
| AP-52A6 | 40.4(4118) | 4200 | 0.2 | 26 | 27 | 3.1 |
| AP-66A6 | 51.0(5185) | 3500 | 0.4 | 38 | 39 | 5.1 |
| AP-86A8 | 76.0(7723) | 3200 | 0.7 | 58 | 60 | 8.7 |
| AP-115A8 | 80.0(8155) | 3000 | 1.7 | 92 | 95 | 12 |
| Model | A | B | C | D | D1 | E | E1 | F | G | H | J | K | L | L1 | L1 |
| AP-52A6 | 235 | 121/140 | 170 | 215 | 106.38 | 6.5 | 19 | 52 | 21.5 | 58.5 | 170 | 2 | 6~M10 | 15 | 18 |
| AP-66A6 | 265 | 134/153 | 170 | 245 | 106.38 | 6.5 | 19 | 66 | 21.5 | 65 | 215 | 2 | 6~M10 | 16 | 18 |
| AP-86A8 | 315 | 142/169 | 220 | 295 | 139.72 | 6.5 | 27 | 86 | 21.5 | 67 | 268 | 2 | 6~M10 | 16 | 24 |
| AP-115A8 | 370 | 154/181 | 220 | 350 | 139.72 | 6.5 | 27 | 115 | 21.5 | 69 | 330 | 2 | 6~M10 | 16 | 24 |
| Model | M | N | P | Q max. | Q min. | Rmax. | R min. | S | T | U | V |
| AP-52A6 | 37 | 73 | 20 | 21.2 | 9.2 | 38 | 35.1 | 31 | 12 | 145.5 | 6~M12 |
| AP-66A6 | 38 | 95 | 25 | 23.7 | 8.7 | 50.2 | 46.4 | 35 | 14 | 159.5 | 6~M12 |
| AP-86A8 | 43 | 110 | 30 | 32.2 | 12.7 | 62.2 | 57.8 | 40 | 16 | 184.5 | 6~M16 |
| AP-115A8 | 51 | 130 | 30 | 44.7 | 14.7 | 77 | 71.7 | 50 | 21 | 212 | 6~M16 |
Uwaga:
Wymiary i specyfikacje 3Q-A znajdują się w czerwonych danych.
Z zastrzeżeniem zmian technologicznych bez uprzedniej informacji
Możliwe są wymagania niestandardowe
