| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | NTH |
| Orzecznictwo: | CE |
| Numer modelu: | Seria PL |
| Minimalne zamówienie: | 1 SET |
| Cena: | negocjowalne |
| Szczegóły pakowania: | Dobre i mocne opakowanie nadaje się do transportu morskiego i lotniczego |
| Czas dostawy: | Dostępne 3 dni robocze |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 1000 zestawów/m |

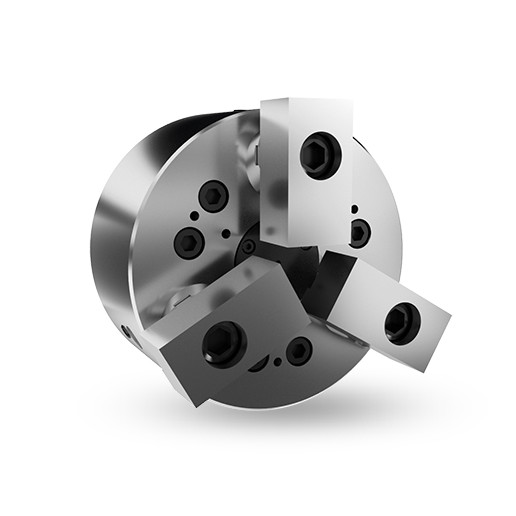

| Nazwa produktu: | PL Pull Back Power Chucks | Materiał: | Stal kuta |
|---|---|---|---|
| Użycie: | Chwytanie/mocowanie | Cechy: | Wysoka precyzja/wysoka jakość |
| Wielkość: | Zapoznaj się ze specyfikacją | Usługa: | OEM/ODM jest akceptowalny |
| Podkreślić: | PL Pull Back Power Chucks,Wyrzucanie z powrotem,PL PULL BACK POWER CHUCK |
||
Odciągająca funkcja uchwytu radialnego nie spowoduje prawie żadnego przemieszczania części roboczej;
Dzięki przyciskaniu zaciśniętego obrabialnika na powierzchnię, odciągacze siłowe OMATEI nadają się do ciężkich obróbek.
Wykonujące czuki z konstrukcją cylindryczną są trwałe i zapewniają wysoką powtarzalność chwytów.
Dokładne funkcje samocentryzacji i odciągania są odpowiednie dla wymagań obróbki z precyzyjną kontrolą długości.
Komponenty opcjonalne mogą być wybierane do wykrywania właściwej pozycji na automatycznej maszynie ładowania.
Katalog produkcji Pobierz:PL PULL BACK POWER CHUCKS.pdf
(Jednostka wielkości: mm)
| Specyfikacja/ Model | Uderzenie tłoków mm |
Wstrząs szczęki Dia. mm |
Maksymalne obroty | Maksymalna siła przyciągania kgf ((KN) |
Maksymalna siła chwytania KN: |
| PL-06 | 10 | 5.3 | 3500 | 1420(14) | 2950(29) |
| PL-08 | 10 | 5.3 | 3000 | 2240(22) | 4890(48) |
| PL-10 | 16 | 11.6 | 2500 | 3160(31) | 4990(49) |
| PL-12 | 16 | 11.6 | 2000 | 4480(44) | 7240(71) |
| Specyfikacja/ Model | Max.Ciśnienie oleju kgf/cm2 ((Mpa) |
Waga Kilogramowo |
Zgadzająca się butła | Zakres uchwytu mm |
| PL-06 | 22(2.2) | 15.4 | S-100(S-100R) | Ø35-Ø160 |
| PL-08 | 22(2.2) | 27.8 | S-125(S-125R) | Ø40-Ø210 |
| PL-10 | 30(2.9) | 45.9 | S-125(S-125R) | Ø50-Ø254 |
| PL-12 | 30(2.9) | 75.7 | S-150(S-150R) | Ø50-Ø304 |
| Specyfikacja/Model | A | B | C | D | E | F | Gmax | Gmin | H | Jmax | Jmin |
| PL-06 | 169 | 83 | 140 | 82.563 | 15 | 5 | 15 | 5 | 70 | 46 | 36 |
| PL-08 | 210 | 97 | 170 | 106.375 | 17 | 5 | 16.5 | 6.5 | 84 | 57 | 47 |
| PL-10 | 254 | 110 | 220 | 139.719 | 18 | 5 | 22 | 6 | 100 | 68 | 52 |
| PL-12 | 304 | 125 | 220 | 139.719 | 18 | 5 | 21.5 | 5.5 | 120 | 72.5 | 56.5 |
| Specyfikacja/Model | Ja... | K | L | M | Nmax | Nmin | Pmax | Pmin | Q | R | S | U |
| PL-06 | - | 6-M10×1.5P | 14 | 104.8 | 56.65 | 54 | 33 | 23 | 35 | 32 | 36 | M16×2P |
| PL-08 | 26 | 6-M12×1.75P | 17 | 133.4 | 69.65 | 67 | 38 | 28 | 40 | 38 | 36 | M20 × 2,5P |
| PL-10 | 32 | 6-M16×2P | 24 | 171.4 | 87.8 | 82 | 48 | 32 | 50 | 50 | 46 | M24×3P |
| PL-12 | 36 | 6-M16×2P | 20 | 171.4 | 102.8 | 97 | 47 | 31 | 60 | 52 | 50 | M27×3P |
Uwaga: Z zastrzeżeniem zmian technologicznych bez uprzedniego poinformowania;
Wymagania niestandardowe mogą być określone.
