| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | NTH |
| Orzecznictwo: | CE |
| Numer modelu: | Seria S-Re |
| Minimalne zamówienie: | 1 SET |
| Cena: | negocjowalne |
| Szczegóły pakowania: | Dobre i mocne opakowanie nadaje się do transportu morskiego i lotniczego |
| Czas dostawy: | Dostępne 3 dni robocze |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 1000 zestawów/m |

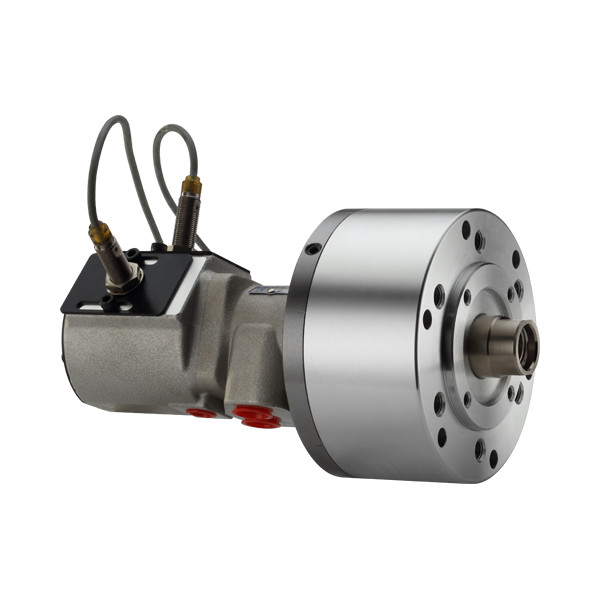

| Nazwa produktu: | Obrotowy cylinder hydrauliczny S-Re z bezpieczeństwem i wykrywaniem | Użycie: | Uchwyty napędowe działają |
|---|---|---|---|
| Cechy: | Lekka/wysoka precyzja/stabilna/wysoka jakość | Wielkość: | Zapoznaj się ze specyfikacją |
| Usługa: | ODM/OEM jest dostępny | ||
| Podkreślić: | S-RE ROTARYJNY CYLINDR HIDRAULICZNY,Wymagania w zakresie bezpieczeństwa,Bezpieczeństwo ROTARYJNY CYLINDR HIDRAULICZNY |
||
Szczegóły produktu
Marka: NTH
Cylinder obrotowy ma krótką formę, lekką wagę i wysoką prędkość obrotową.
Może pracować z indukcyjnym przełącznikiem bliskości, łatwo jest regulować uderzenie i sprawdzić, czy uderzenie tłoka cylindru jest w porządku, czy nie.Przełącznik jest wyłączony w akcesoriach i trzeba kupować indywidualnie, stosuje się go w celu sprawdzenia, czy wymagany jest lub nie bieg cylindru.
Zawór kontrolny bezpieczeństwa i zawór obniżający ciśnienie są wbudowane w cylinder.
Można go zamontować z przodu lub z tyłu.
Wylotowy port powinien być niezależnie podłączony do zbiornika oleju w celu uniknięcia przeciwciśnienia.
Katalog produkcji:S-RE arkusz danych.pdf
(jednostka: mm)
| 规格 Spec 型号 Model |
活塞面积 Powierzchnia tłoka cm2 押侧 Rozszerzyć |
活塞面积 Powierzchnia tłoka cm2 拉侧 Wycofać |
活塞行程 Uderzenie tłoka mm |
Najwyższa prędkość obrotowa Maksymalne obroty |
Maksymalna ciśnienie użytkowe Max.Ciśnienie robocze Mpa ((kgf/cm2) |
矩 biegłości Ja... kg*m2 |
Waga Waga kg |
| S-75RE | 43 | 37.1 | 15 | 6000 | 4.0(40) | 0.01 | 3.4 |
| S-100RE | 77.4 | 71.5 | 20 | 6000 | 4.0(40) | 0.04 | 4.9 |
| S-125RE | 121.6 | 113.1 | 25 | 5500 | 4.0(40) | 0.05 | 7.4 |
| S-150RE | 175.6 | 160.8 | 30 | 5500 | 4.0(40) | 0.1 | 10.7 |
| S-200RE | 313 | 290.4 | 35 | 5500 | 4.0(40) | 0.29 | 15.9 |
| 规格 Spec 型号 Model |
A | B | C | D1 | D2 | E H7 | F | G Max | G Min | H | H1 | H2 | J | K | L | L1 | L2 | M | N |
| S-75RE | 75 | 15 | 107 | 90 | 90 | 65 | 30 | 45 | 30 | 57 | 42 | 137 | 194 | M20x2.5 | 6~M8×16 | M8×60 | 12 | 21 | 35 |
| S-100RE | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 42 | 137 | 209 | M20x2.5 | 6~M10×20 | M8×75 | 12 | 21 | 35 |
| S-125RE | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 41 | 136 | 218 | M24x3.0 | 6~M12×20 | M8×85 | 12 | 25 | 45 |
| S-150RE | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 39 | 134 | 230 | M30x3.5 | 12~M12×24 | M10 × 100 | 16 | 31 | 45 |
| S-200RE | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 115 | 36 | 132 | 248 | M36×4.0 | 12~M16×30 | M10×125 | 21 | 37 | 60 |
Uwaga: Z zastrzeżeniem zmian technologicznych bez uprzedniego poinformowania;
Wymagania niestandardowe mogą być określone.
