| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | NTH |
| Orzecznictwo: | CE |
| Numer modelu: | SNK-75R,SNK-100R,SNK-125R,SNK-150R,SNK-200R |
| Minimalne zamówienie: | 1 SET |
| Cena: | negocjowalne |
| Szczegóły pakowania: | Dobre i mocne opakowanie nadaje się do transportu morskiego i lotniczego |
| Czas dostawy: | Dostępne 3 dni robocze |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 1000 zestawów/m |
| Nazwa produktu: | SNK ROTARYJNY CYLINDR HIDRAULICZNY | Użycie: | Uchwyty napędowe działają |
|---|---|---|---|
| Cechy: | Lekka/wysoka precyzja/stabilna/wysoka jakość | Wielkość: | Zapoznaj się ze specyfikacją |
| Usługa: | ODM/OEM jest dostępny | ||
| Podkreślić: | Wyroby z tworzyw sztucznych,SNK-R ROTARYJNY CYLINDR HIDRAULICZNY,SNK-R hydrauliczny cylinder obrotowy |
||
Szczegóły produktu
Marka: NTH
Model: SNK-R

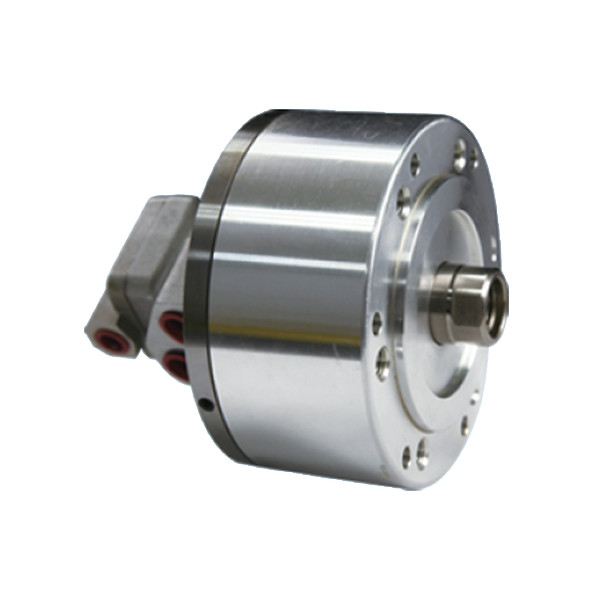

Cylinder obrotowy ma krótką formę, lekką wagę i wysoką prędkość obrotową.
Można go zamontować z przodu lub z tyłu.
Wylotowy port powinien być niezależnie podłączony do zbiornika oleju w celu uniknięcia przeciwciśnienia.
Zawór kontrolny bezpieczeństwa i zawór obniżający ciśnienie są wbudowane w cylinder.
Katalog produkcji:SNK-R.pdf
(jednostka: mm)
| 规格 Spec 型号 Model |
Powierzchnia tłoka cm2 押侧 Rozszerzyć |
Powierzchnia tłoka cm2 拉侧 Wycofać |
活塞行程 Uderzenie tłoka mm |
Najwyższa prędkość obrotowa Maksymalne obroty |
Maksymalna ciśnienie użytkowe Max.Ciśnienie robocze Mpa ((kgf/cm2) |
矩 biegłości Ja... kg*m2 |
Waga Waga kg |
| SNK-75R | 44.2 | 37.1 | 15 | 6000 | 4.0(40) | 0.01 | 2.8 |
| SNK-100R | 78.5 | 71.5 | 20 | 6000 | 4.0(40) | 0.03 | 4.3 |
| SNK-125R | 122.7 | 113.1 | 25 | 5500 | 4.0(40) | 0.05 | 6.8 |
| SNK-150R | 176.7 | 160.8 | 30 | 5500 | 4.0(40) | 0.09 | 9.4 |
| SNK-200R | 314.1 | 290.4 | 35 | 5500 | 4.0(40) | 0.28 | 15.3 |
| 规格 Spec 型号 Model |
A | B | C | D1 | D2 | E H7 | F |
G Maksymalnie |
G Min. |
H | J | K | L | L1 | L2 | M | N | H2 |
| SNK-75R | 75 | 15 | 107 | 90 | 90 | 65 | 30 | 45 | 30 | 57 | 148 | M20x2.5 | 6~M8×16 | M8×60 | 12 | 21 | 35 | 91 |
| SNK-100R | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 163 | M20x2.5 | 6~M10×20 | M8×75 | 12 | 21 | 35 | 91 |
| SNK-125R | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 50 | 25 | 82 | 172 | M24x3.0 | 6~M12×20 | M8×85 | 12 | 25 | 45 | 90 |
| SNK-150R | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 55 | 25 | 95 | 184 | M30x3.5 | 12~M12×24 | M10 × 100 | 16 | 31 | 45 | 89 |
| SNK-200R | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 70 | 35 | 115 | 200 | M36×4.0 | 12~M16×30 | M10×125 | 21 | 37 | 60 | 86 |
Wymagania niestandardowe mogą być określone.
