| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | NTH |
| Orzecznictwo: | CE |
| Numer modelu: | S-65, S-80, S-100, S-125, S-150 itp. |
| Minimalne zamówienie: | 1 SET |
| Cena: | negocjowalne |
| Szczegóły pakowania: | Dobre i mocne opakowanie nadaje się do transportu morskiego i lotniczego |
| Czas dostawy: | Dostępne 3 dni robocze |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 1000 zestawów/m |

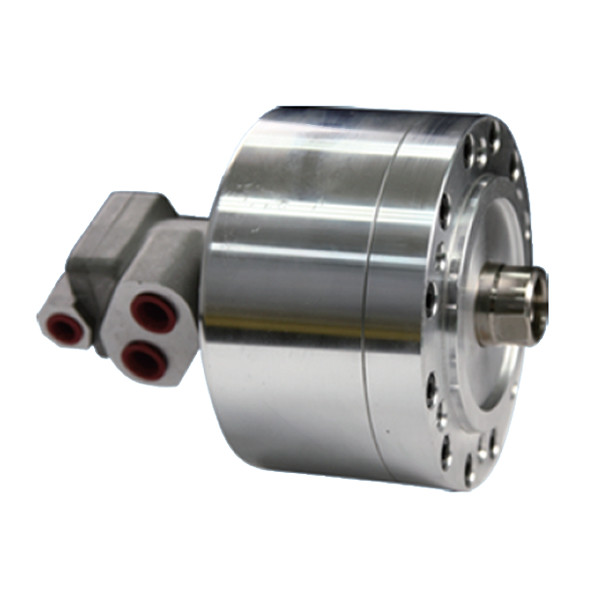

| Nazwa produktu: | S Nieprzechodzący cały cylinder hydrauliczny obrotowy | Użycie: | Uchwyty napędowe działają |
|---|---|---|---|
| Cechy: | Lekka/wysoka precyzja/stabilna/wysoka jakość | Wielkość: | Zapoznaj się ze specyfikacją |
| Usługa: | ODM/OEM jest dostępny |
Marka: NTH
Zawór obrotowy i nadwozie cylindra, wszystko wykonane z lekkiego stopu, lekkiej wagi.
Wewnętrzne łożysko zaworu obrotowego może być wystarczająco smarowane i schłodzone i wytrzymać obrót z dużą prędkością dla dłuższej żywotności.
Wylotowy port powinien być niezależnie podłączony do zbiornika oleju w celu uniknięcia przeciwciśnienia.
Katalog produkcji Pobierz:S Nieprzepuszczalny ROTARYJNY CYLINDR HYDRAULICZNY.pdf
(jednostka: mm)
| Specyfikacja/Model | Powierzchnia tłoka cm2 Rozszerzenie |
Powierzchnia tłoka cm2 Odciąć. |
uderzenie |
Maksymalnie RPM |
Max.Ciśnienie robocze Mpa ((kgf/cm2) |
Moment bezwładności kg*m2 |
Waga kg |
| S-65 | 31 | 27.9 | 15 | 6000 | 3.5(35) | 0.01 | 2.9 |
| S-80 | 47.7 | 42.8 | 15 | 6000 | 3.5(35) | 0.01 | 3.4 |
| S-100 | 75.4 | 70.5 | 20 | 5500 | 3.5(35) | 0.04 | 4.9 |
| S-125 | 119.6 | 112.5 | 25 | 5500 | 3.5(35) | 0.08 | 6.8 |
| S-150 | 173.6 | 157.7 | 30 | 4000 | 4.0(40) | 0.18 | 11.5 |
| S-200 | 310 | 286.3 | 35 | 4000 | 4.0(40) | 0.38 | 20.4 |
| Specyfikacja/Model | A | B | C | D | E H7 | F | G Max | G Min | H | J | K | L | M H8 | N | P |
| S-65 | 65 | 15 | 98 | 80 | 60 | 22 | 45 | 30 | 74 | 175 | M12×30 | 6~M8×16 | - | - | PT3/8 |
| S-80 | 80 | 15 | 112 | 90 | 65 | 25 | 45 | 30 | 74 | 175 | M16×30 | 6~M8×16 | - | - | PT3/8 |
| S-100 | 100 | 20 | 135 | 100 | 80 | 25 | 45 | 25 | 89 | 190 | M20×30 | 6~M10×20 | - | - | PT3/8 |
| S-125 | 125 | 25 | 160 | 130 | 110 | 30 | 50 | 25 | 96 | 197 | M24×44 | 6~M12×20 | - | - | PT3/8 |
| S-150 | 150 | 30 | 190 | 130 | 110 | 45 | 55 | 25 | 105 | 206 | M30×45 | 12~M12×24 | 31 | 5 | PT1/2 |
| S-200 | 200 | 35 | 245 | 145 | 120 | 55 | 70 | 35 | 130 | 231 | M36×60 | 12~M16×30 | 37 | 5 | PT1/2 |
Uwaga: Z zastrzeżeniem zmian technologicznych bez uprzedniego poinformowania;
Wymagania niestandardowe mogą być określone.
