| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | NTH |
| Orzecznictwo: | CE |
| Numer modelu: | SC-69-M-3A, SC-69-M-4A, SC-69-M-5A |
| Minimalne zamówienie: | 1 SET |
| Cena: | negocjowalne |
| Szczegóły pakowania: | Dobre i mocne opakowanie nadaje się do transportu morskiego i lotniczego |
| Czas dostawy: | 3 dni robocze |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 1000 zestawów/m |

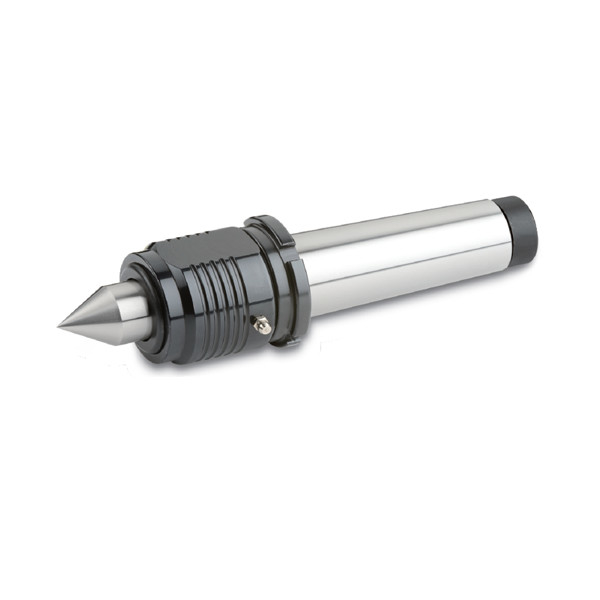

| Nazwa produktu: | SC-69-A MEDIUM DUTY LIVE CENTER Z NUTEM | Materiał: | Stali stopowych |
|---|---|---|---|
| Użycie: | Toczenie tokarskie z dużą prędkością i precyzją | Cechy: | Wysoka jakość/wysoka precyzja |
| Wielkość: | Zapoznaj się ze specyfikacją | TIR: | Mniej niż 0,002 mm |
Marka: NTH
Rodzaj: seria centrów żywych
Średnia
Zastosowanie: obrabialnia CNC, obrabialnia dużych prędkości i inne obrabialnie.
Wykorzystanie w pracy: ma zastosowanie do zwykłego procesu obrotowego o długości mniejszej niż 400 mm oraz do procesu obrotowego szczupłego obróbki.
Struktura Obciążenie promieniowe i obciążenie osiowe zaprojektowane oddzielnie.
Akcesoria do klucza typu SC-69-M-3A/4A/5A, Y
TIR Mniej niż 0,002 mm
Kontrola dokładności biegu środkowej końcówki musi odbywać się w stanie mocnego trzymania pręta roboczego.
Istnieje model S typu lekki obowiązek, ta sama specyfikacja, która może poprawić kwestię deformacji obróbki szczupłego obrabiarki
(JEDNOTA: mm)
| Model/specyfikacja | A | B | C | D | D1 | G | L | Centrum | Maks. obroty na minutę |
Max, proszę.Radial obciążenie |
Max, proszę.Aszesnaście THustFOrce |
| SC-69-M-3A | 48 | 115 | 8 | 57 | 31.2 | 23.825(MT3) | 202 | 60° | 4,500 obr./min. | 1,200kg | 1,800kg |
| SC-69-M-4A | 48 | 115 | 9 | 57 | 31.2 | 31.267 ((MT4) | 226 | 60° | 4,500 obr./min. | 1300 kg | 2,200kg |
| SC-69-M-5A | 48 | 115 | 9 | 57 | 31.2 | 44.399(MT5) | 250 | 60° | 4,500 obr./min. | 1,400kg | 2300 kg |
Wskazania
1Dla oleju smarowego, SKF-LGMT2 jest wyznaczony, inne nie są dozwolone.
2Jeśli "A" jest za nazwą modelu w środku, oznacza to przymocowany orzech.
3W odniesieniu do danych dotyczących siły promieniowej należy się zwrócić do masy przedmiotu i siły obróbki.
4Jeśli "A" znajduje się za centralną wymienną nazwą końcówki, oznacza to, że końcówka jest dłuższa.
5"W odniesieniu do danych dotyczących siły osiowej należy zapoznać się z danymi o ciśnieniu hydraulicznym ogona.
6"W przypadku ośrodków żywych, olej smarowy SKF jest oznaczony, jest wodoodporny.
7Zamówienie na zamówienie jest akceptowane.
8Z zastrzeżeniem zmian technicznych.
