Dom ProduktyAuto Strong ChuckUCHWYT ZASILAJĄCY VRA Z OTWOREM PRZELOTOWYM DO TOKARKI PIONOWEJ

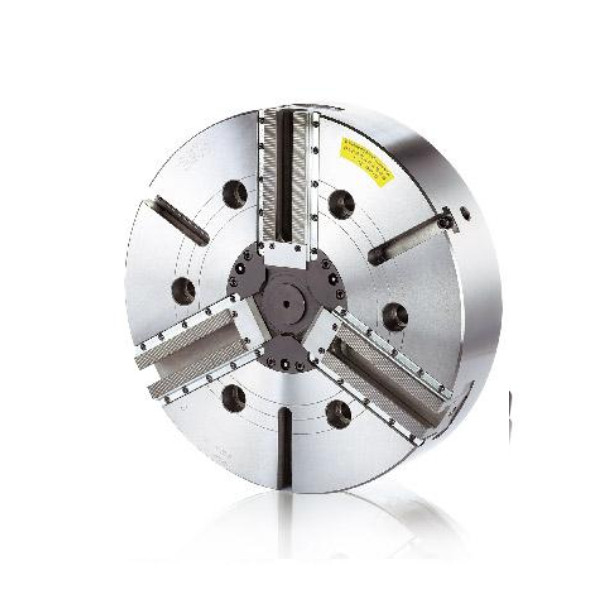

UCHWYT ZASILAJĄCY VRA Z OTWOREM PRZELOTOWYM DO TOKARKI PIONOWEJ

VRA NON-THROUGH HOLE POWER CHUCK FOR VERTICAL LATHE
VRA NON-THROUGH HOLE POWER CHUCK FOR VERTICAL LATHE
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: NTH Cooperated Brand
Orzecznictwo: CE
Numer modelu: V-212RA6, V-212RA8, V-212RA11, V-215RA8, V-215RA11,
Minimalne zamówienie: 1 SET
Cena: negocjowalne
Szczegóły pakowania: Dobre i mocne opakowanie nadaje się do transportu morskiego i lotniczego
Czas dostawy: Dostępne 3 dni robocze
Zasady płatności: T/T, Western Union
Możliwość Supply: 1000 zestawów/m
Skontaktuj się teraz
Nazwa produktu: UCHWYT ZASILAJĄCY VRA Z OTWOREM PRZELOTOWYM DO TOKARKI PIONOWEJ Materiał: Staliwo
Użycie: Chwytanie/mocowanie Cechy: Wysoka precyzja/wysoka jakość
Wielkość: Zapoznaj się ze specyfikacją Usługa: OEM/ODM jest akceptowalny

PRoduct Szczegóły



Marka: NTH



Wymienne dla japońskich marek.

Standardowy produkt 6~10" wykonany ze stali stopowej o wysokiej wytrzymałości SCM440 z Japonii

Powyżej 21 cali są wykonane z FCD600.

Powierzchnie przesuwane, główne szczęki i części wewnętrzne twardnieją i szlifują.

Wyposażone w zabezpieczoną osłonę na przedziale twarzy koła, odpowiednią do pionowego obróbki.

Niezależnie poruszające się główne szczęki do zaciskania ogromnego nieregularnego obrabiarkę.

Specjalny sprzęt przeciwpłuc i wodzie.

Odpowiedni do pionowego zwrotu.



UCHWYT ZASILAJĄCY VRA Z OTWOREM PRZELOTOWYM DO TOKARKI PIONOWEJ 0



Model/rozmiar

Żuchwy

kwotę

Zestaw

uderzenie
(mm)

Uderzenie szczęki

Daj spokój.
(mm)

Max. Pociągnij.

siła mocy
(kgf)

Max. chwytanie

siła
(kgf)

Maks. hydrauliczne

ciśnienie
(kgf / cm2)
V-212RA6 3 30 16 5302 14276 35.7
V-212RA8 3 30 16 5302 14276 35.7
V-212RA11 3 30 16 5302 14276 35.7
V-215RA8 3 35 18.7 9585 25798 35.7
V-215RA11 3 35 18.7 9585 25798 35.7
V-215RA15 3 35 18.7 9585 25798 35.7
V-218RA8 3 35 18.7 9585 25798 35.7
V-218RA11 3 35 18.7 9585 25798 35.7
V-218RA15 3 35 18.7 9585 25798 35.7
V-221RA8 3 35 16 9075 28450 33.7
V-221RA11 3 35 16 9075 28450 33.7
V-221RA15 3 35 16 9075 28450 33.7
V-224RA8 3 35 16 7075 28450 33.7
V-224RA11 3 35 16 9075 28450 33.7
V-224RA15 3 35 16 9075 28450 33.7
V-232RA11 3 35 18.7 9585 25798 35.7
V-232RA15 3 35 18.7 9585 25798 35.7
V-232RA20 3 35 18.7 9585 25798 35.7
VIT-212RA8 4 30 16 5506 13664 35.7
VIT-218RA11 4 35 18.7 9687 25391 33.6
VIT-224RA11 4 35 18.7 9075 28450 33.7
VIT-224RA15 4 35 18.7 8362 24838 32.6
VIT-232RA11 4 35 18.7 9585 25798 35.7
VIT-232RA15 4 35 18.7 8362 21924 32.6



Model/rozmiar Maksymalne obroty
(rp.m.)		 Waga ((kg)

Inercja

(kg‧m2)

Zgadza się

cylinder

 Zgadza się HJ

Zgadza się

SJ

Przedawkowanie

zakres
(mm)
V-212RA6 3000 67.7 0.774 MS150C HJ12-1 HC12-1 Ø26-Ø304
V-212RA8 3000 65.6 0.764 MS150C HJ12-1 HC12-1 Ø26-Ø304
V-212RA11 3000 74.1 0.902 MS150C HJ12-1 HC12-1 Ø26-Ø304
V-215RA8 2800 120.4 2.146 MS200C HJ15-1 HC15-1 Ø68-Ø381
V-215RA11 2800 113.4 2.016 MS200C HJ15-1 HC15-1 Ø68-Ø381
V-215RA15 2800 133 2.572 MS200C HJ15-1 HC15-1 Ø68-Ø381
V-218RA8 2300 144.5 3.507 MS200C HJ15-1 HC15-1 Ø116-Ø450
V-218RA11 2300 137.5 3.43 MS200C HJ15-1 HC15-1 Ø116-Ø450
V-218RA15 2300 157.5 3.945 MS200C HJ15-1 HC15-1 Ø116-Ø450
V-221RA8 1940 198 6.46 MS200C HJ24-1 HC24-1 Ø65-Ø530
V-221RA11 1940 190 6.35 MS200C HJ24-1 HC24-1 Ø65-Ø530
V-221RA15 1940 184 6.28 MS200C HJ24-1 HC24-1 Ø65-Ø530
V-224RA8 1760 240 10.54 MS200C HJ24-1 HC24-1 Ø152-Ø610
V-224RA11 1760 233 10.44 MS200C HJ24-1 HC24-1 Ø152-Ø610
V-224RA15 1760 227 10.38 MS200C HJ24-1 HC32-1 Ø152-Ø610
V-232RA11 1060 390 30.9 MS200C HJ24-1 HC32-1 Ø100-Ø810
V-232RA15 1060 383 30.82 MS200C HJ24-1 HC32-1 Ø100-Ø810
V-232RA20 1060 419 32.69 MS200C HJ24-1 HC32-1 Ø100-Ø810
VIT-212RA8 2500 68 0.792 MS150C HJ12-1 HC12-1 Ø26-Ø304
VIT-218RA11 2000 140.2 3.505 MS200C HJ15-1 HC15-1 Ø116-Ø450
VIT-224RA11 1520 255 11.3 MS200C HJ24-1 HC24-1 Ø152-Ø610
VIT-224RA15 1520 244 7.812 MS200C HJ24-1 HC24-1 Ø152-Ø610
VIT-232RA11 920 414 32.68 MS200C HJ24-1 HC32-1 Ø100-Ø810
VIT-232RA15 920 416 31.2 MS200C HJ24-1 HC32-1 Ø100-Ø810



Model/rozmiar A B C(H6) D E F G H J K M Nmax. Omax. Omin.
V-212RA6 304 125 220 30 25 106.375 171.45 133.35 18 6-M16 6 61 48.75 12.75
V-212RA8 304 118 220 30 18 139.719 190 171.45 25 6-M16 6 61 48.75 12.75
V-212RA11 304 150 220 30 50 196.869 171.45 235 28 6-M16 6 61 48.75 12.75
V-215RA8 381 141 300 43 33 139.719 235 171.45 24 6-M20 6 78 49.75 24.25
V-215RA11 381 130 300 43 22 196.869 260 235 32 6-M20 6 78 49.75 24.25
V-215RA15 381 165 300 43 57 285.775 235 330.2 29 6-M20 6 78 49.75 24.25
V-218RA8 450 141 300 43 33 139.719 235 171.45 24 6-M20 6 92 70.75 24.25
V-218RA11 450 130 300 43 22 196.869 260 235 32 6-M20 6 92 70.75 24.25
V-218RA15 450 165 300 43 57 285.775 235 330.2 29 6-M20 6 92 70.75 24.25
V-221RA8 530 154 380 60 33 139.719 330.2 171.45 24 6-M24 6 87 93.5 27.5
V-221RA11 530 148 380 60 27 196.869 330.2 235 30 6-M24 6 87 93.5 27.5
V-221RA15 530 148 380 60 27 285.775 330.2 330.2 33 6-M24 6 87 93.5 27.5
V-224RA8 610 154 380 60 33 139.719 330.2 171.45 24 6-M24 6 126.5 93.5 27.5
V-224RA11 610 148 380 60 27 196.869 330.2 235 30 6-M24 6 126.5 93.5 27.5
V-224RA15 610 148 380 60 27 285.775 330.2 330.2 33 6-M24 6 126.5 93.5 27.5
V-232RA11 810 156 380 80 27 196.869 330.2 235 30 6-M24 6 104.8 196.5 25.5
V-232RA15 810 156 380 80 27 285.775 330.2 330.2 33 6-M24 6 104.8 196.5 25.5
V-232RA20 810 187 520 80 58 412.775 330.2 463.6 35 6-M24 6 104.8 196.5 25.5
VIT-212RA8 304 118 220 30 18 139.719 190 171.45 25 4-M16 6 61 48.75 12.75
VIT-218RA11 450 130 300 43 22 196.869 260 235 32 4-M20 6 92 70.75 24.25
VIT-224RA11 610 162 380 60 41 196.869 330.2 235 30 8-M24 6 126.5 93.5 27.5
VIT-224RA15 610 148 380 60 27 285.775 330.2 330.2 33 8-M24 6 126.5 93.5 27.5
VIT-232RA11 810 170 380 80 41 196.869 330.2 235 30 8-M24 6 104.8 196.5 25.5
VIT-232RA15 810 156 380 80 27 285.775 330.2 330.2 33 8-M24 6 104.8 196.5 25.5



Model / rozmiar Pmax. Minutę. Q R S T U V W X Y Z Z1 Ilustracja
V-212RA6 138 108 5.5 18 36 50 M20x2.5 6-M12 50 54.5 130 / / Rys. 2
V-212RA8 145 115 5.5 18 36 50 M20x2.5 3-M8 50 54.5 130 / / Rys.1
V-212RA11 113 83 5.5 18 36 50 M20x2.5 6-M20 50 54.5 130 / / Rys. 3
V-215RA8 71 36 5.5 25.5 55 62 M30x3.5 6-M16 60 66.5 165 / / Rys. 2
V-215RA11 82 47 5.5 25.5 55 62 M30x3.5 3-M10 60 66.5 165 / / Rys.1
V-215RA15 47 12 5.5 25.5 55 62 M30x3.5 6-M24 60 66.5 165 / / Rys. 3
V-218RA8 59 24 5.5 25.5 55 62 M30x3.5 6-M16 60 66.5 165 158 22 Rys. 2
V-218RA11 70 35 5.5 25.5 55 62 M30x3.5 3-M10 60 66.5 165 158 22 Rys.1
V-218RA15 35 0 5.5 25.5 55 62 M30x3.5 6-M24 60 66.5 165 158 22 Rys. 3
V-221RA8 64 29 9 25 55 64 M30x3.5 9-M16 60 77 180 155 22 Rys. 2
V-221RA11 70 35 9 25 55 64 M30x3.5 6-M20 60 77 180 155 22 Rys. 2
V-221RA15 70 35 9 25 55 64 M30x3.5 3-M12 60 77 180 155 22 Rys.1
V-224RA8 64 29 9 25 55 64 M30x3.5 9-M16 60 77 180 165.1 22 Rys. 2
V-224RA11 70 35 9 25 55 64 M30x3.5 6-M20 60 77 180 165.1 22 Rys. 2
V-224RA15 70 35 9 25 55 64 M30x3.5 3-M12 60 77 180 165.1 22 Rys.1
V-232RA11 47 12 5 25 55 74 M30x3.5 6-M20 60 93 210 165.1 22 Rys. 2
V-232RA15 47 12 5 25 55 74 M30x3.5 3-M12 60 93 210 165.1 22 Rys.1
V-232RA20 16 - 19 5 25 55 74 M30x3.5 6-M24 60 93 210 165.1 22 Rys. 3
VIT-212RA8 145 115 5.5 18 36 50 M20x2.5 4-M8 50 54.5 130 / / Rys.1
VIT-218RA11 70 35 5.5 25.5 55 62 M30x3.5 4-M10 60 66.5 165 158 22 Rys.1
VIT-224RA11 70 35 9 25 56 64 M30x3.5 6-M20 60 77 180 165.1 22 Rys. 2
VIT-224RA15 70 35 9 25 55 64 M30x3.5 4-M12 60 77 180 165.1 22 Rys.1
VIT-232RA11 47 12 5 25 56 74 M30x3.5 6-M20 60 93 210 200 22 Rys. 2
VIT-232RA15 47 12 5 25 55 74 M30x3.5 4-M12 60 93 210 200 22 Rys.1

Uwaga: Z zastrzeżeniem zmian technologicznych bez uprzedniego poinformowania;

Wymagania niestandardowe mogą być określone.
