| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | NTH |
| Numer modelu: | JPCA-42A5, JPCA-42A6, JPCA-65A5, JPCA-65A6 |
| Minimalne zamówienie: | 1 zestaw |
| Cena: | negocjowalne |
| Szczegóły pakowania: | Dobry i mocny pakiet nadaje się do transportu morskiego i lotniczego |
| Czas dostawy: | Dostępne 3 dni robocze |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 1000 zestawów / M |
| Nazwa produktu: | JPC WYSOKO PRECYZYJNY UCHWYT Z TULEJĄ ZASILANIA ODPOWIEDNI DO GUMOWEJ TULEJKI ELASTYCZNEJ | Materiał: | Staliwo |
|---|---|---|---|
| Użycie: | Mocowanie/chwytanie | Cechy: | Wysoka precyzja/stabilność/wysoka jakość |
| Wielkość: | Zapoznaj się ze specyfikacją | Usługa: | ODM/OEM jest dopuszczalne |
| Podkreślić: | lathe collet chuck,hydraulic collet chuck |
||

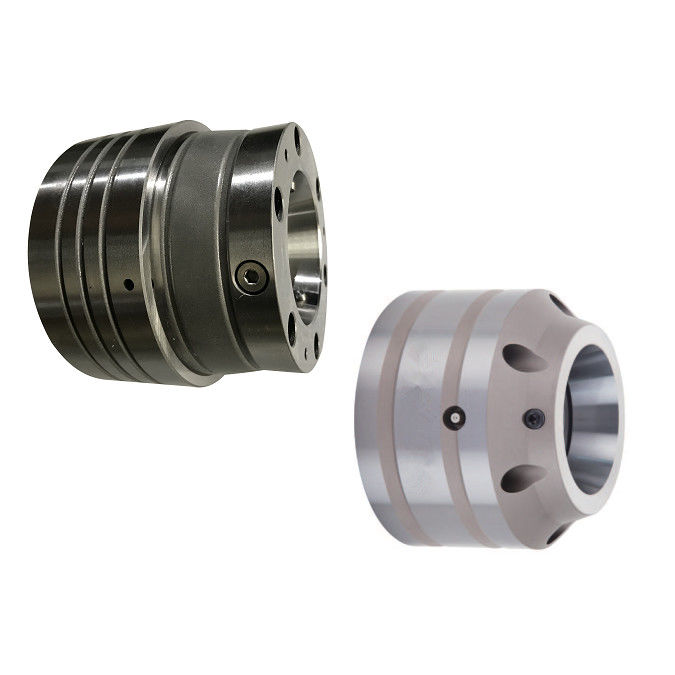

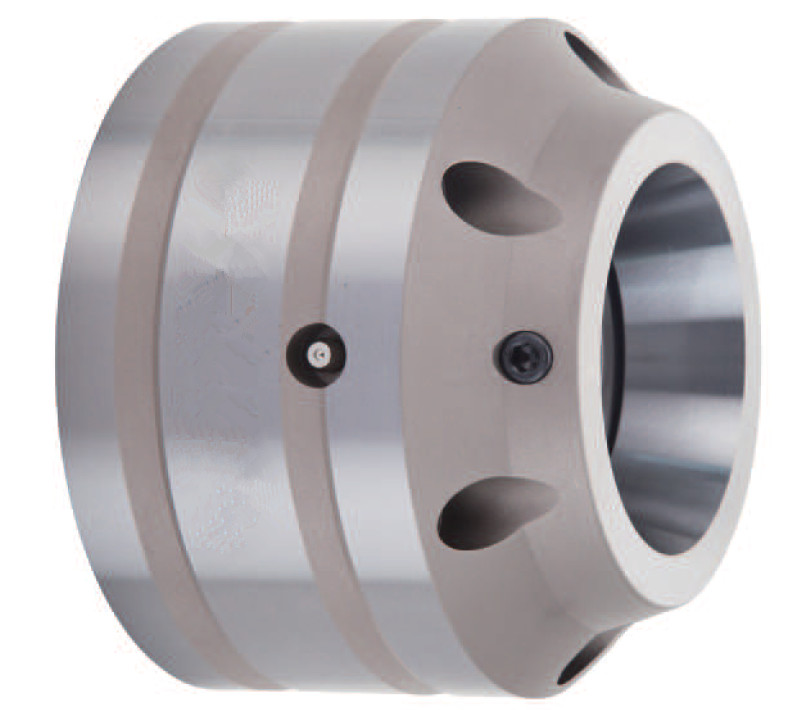

JPC HIGH PRECISION PULL BACK POWER COLLET CHUCK nadaje się do gumowego elastycznego koletu
Marka: NTH
Precyzyjne odciąganie kołnierza: powtarzalność 0,010 mm.
Szybka zmiana kołnierza: mniej niż 30 sekund.
Odstawialne zatrzymanie końcowe w celu zapewnienia dokładności osi.
Duży zakres zaciskania: otwór 0,5 mm.
Przyjmowanie SZM Spannstar wulkanizowane głowice zacisku.
(kompatybilny z Hainbuch, Ortlieb i innymi markami)
Wprowadzenie
JPCA jest kołem o wysokiej dokładności, dużej sile zaciskania i sztywnym ciele.Równoległe zaciskanie obietnica zacisnąć całą długość niezależnie od tolerancji obrabiarki. W porównaniu z typowym wiosną, gumowy kołnierz może być używany szerzej i stabilniej.
| Model | JPCA-42A5 | JPCA-42A6 | JPCA-65A5 | JPCA-65A6 |
|---|---|---|---|---|
| Węgiel nosa | A2-5 | A2-6 | A2-5 | A2-6 |
| A | 138 ((5.43 ̇) | 164 ((6.46 ¢) | 138 ((5.43 ̇) | 164 ((6.46 ¢) |
| B.P.C.D. | 104.8 ((4.13 ̇) | 133.4 ((5.25 ̇) | 104.8 ((4.13 ̇) | 133.4 ((5.25 ̇) |
| C | 82.6 ((3.25 ̇) | 106.4 ((4.19 ̇) | 82.6 ((3.25 ̇) | 106.4 ((4.19 ̇) |
|
D Węzeł rury ciągnącej-max. |
M55 | M58 | M72 | M72 |
| F | 97 ((3.82 ¢) | 97 ((3.82 ¢) | 119 ((4.69 ¢) | 119 ((4.69 ¢) |
| L | 123 ((4.84 ¢) | 126 ((4.96 ¢) | 138 ((5.43 ̇) | 138 ((5.43 ̇) |
| M | 137 ((5.39 ¢) | 137 ((5.39 ¢) | 164 ((6.46 ¢) | 164 ((6.46 ¢) |
| N | 27 ((1.06 ¢) | 30 ((1.18 ¢) | 27 ((1.06 ¢) | 30 ((1.18 ¢) |
| Śruby montażowe | 6H-M10 | 6H-M12 | 6H-M10 | 6H-M12 |
| Kolety |
SS42 (42BZI) |
SS42 (42BZI) |
SS65 (65BZI) |
SS65 (65BZI) |
| Przeciąg rury rysującej | 50,0 mm ((0,22 ′′) | 50,0 mm ((0,22 ′′) | 50,0 mm ((0,22 ′′) | 50,0 mm ((0,22 ′′) |
| Zakres zaciskania | 0.5 mm ((± 0,02 ̊) | ±0,5 mm ((±0,02 ̊) | ±0,5 mm ((±0,02 ̊) | ±0,5 mm ((±0,02 ̊) |
| Max Clamping Dia | 42 mm ((1,65 ′′) | 42 mm ((1,65 ′′) | 65 mm ((2,56 ′′) | 65 mm ((2,56 ′′) |
| Maksymalna siła przyciągania | 3200kgf ((7040lbf) | 3200kgf ((7040lbf) | 4000kgf ((8800lbf) | 4000kgf ((8800lbf) |
| Maksymalna siła przycisku | 7200kgf ((15840lbf) | 7200kgf ((15840lbf) | 7200kgf ((20800lbf) | 7200kgf ((20800lbf) |
| Maksymalne obroty | 6500 | 6500 | 5500 | 5500 |
| P.W. | 9.5 kg (~ 20,9 funtów) | 10.5 kg (~ 23,1 funtów) | 14.0kg(30.8lbs) | 15.0kg ((33.0lbs) |
Z zastrzeżeniem zmian technologicznych bez uprzedniej informacji
Możliwe są wymagania niestandardowe
