| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | NTH |
| Orzecznictwo: | CE |
| Numer modelu: | SC-62-H-5,SC-62-H-3A,SC-62-H-4A,SC-62-H-5A |
| Minimalne zamówienie: | 1 SET |
| Cena: | negocjowalne |
| Szczegóły pakowania: | Dobre i mocne opakowanie nadaje się do transportu morskiego i lotniczego |
| Czas dostawy: | 3 dni robocze |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 1000 zestawów/m |

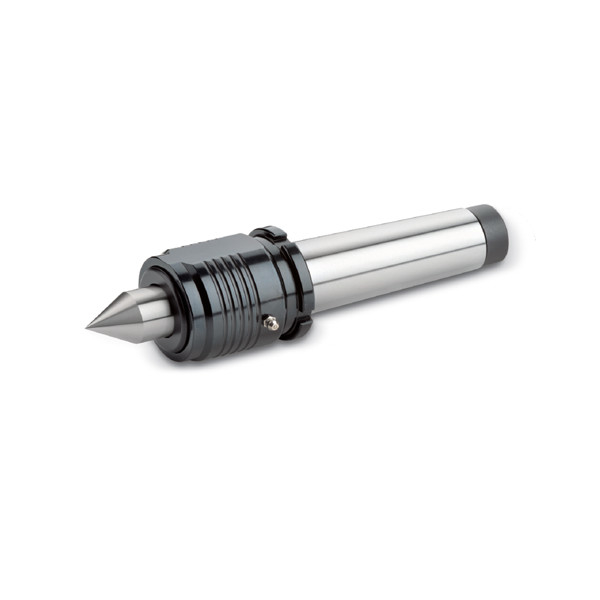

| Nazwa produktu: | /SC-62-A /Heavy Duty Live Center | Materiał: | Stali stopowych |
|---|---|---|---|
| Użycie: | Toczenie tokarskie z dużą prędkością i precyzją | Cechy: | Wysoka jakość/wysoka precyzja |
| Wielkość: | Zapoznaj się ze specyfikacją | TIR: | Mniej niż 0,002 mm |
Marka: NTH
Rodzaj: seria centrów żywych
Pozycja: Ciężka
Zastosowanie: Pręt CNC, pręt prędkościowy, inne maszyny obracające
Wykorzystanie w pracy: ma zastosowanie do tradycyjnego procesu obrotowego o długości mniejszej niż 400 mm
Struktura: połączenie podwójnej rzędu precyzyjnego łożyska kulkowego i łożyska napędowego oraz łożyska igłowego
Akcesoria: dla klucza typu SC-62-H-4A/5A:Y
TIR: Mniej niż 0,002 mm
Kontrola dokładności biegu środkowej końcówki musi odbywać się w stanie mocnego trzymania pręta roboczego.
Istnieje model S typu lekki obowiązek, ta sama specyfikacja, która może poprawić kwestię deformacji obróbki szczupłego obrabiarki
(JEDNOTA: mm)
| Model/specyfikacja | A | B | C | D | D1 | G | L | Centrum | Maks. obroty na minutę |
Maks. promieniowanie obciążenie |
Maks. osialny siła napędowa |
| SC-62-H-5 | 48 | 104 | 9 | 62 | 31.2 | 44.399(MT5) | 239 | 60° | 4,000 obr./min. | 1,430kg | 2700 kg |
| SC-62-H-3A | 48 | 116 | 5 | 62 | 31.2 | 23.825(MT3) | 224 | 60° | 4,000 obr./min. | 1,430kg | 2700 kg |
| SC-62-H-4A | 48 | 116 | 5 | 62 | 31.2 | 31.267 ((MT4) | 224 | 60° | 4,000 obr./min. | 1,430kg | 2700 kg |
| SC-62-H-5A | 48 | 116 | 5 | 62 | 31.2 | 44.399(MT5) | 254 | 60° | 4,000 obr./min. | 1,430kg | 2700 kg |
Wskazania
1Dla oleju smarowego, SKF-LGMT2 jest wyznaczony, inne nie są dozwolone.
2Jeśli "A" jest za nazwą modelu w środku, oznacza to przymocowany orzech.
3W odniesieniu do danych dotyczących siły promieniowej należy się zwrócić do masy przedmiotu i siły obróbki.
4Jeśli "A" znajduje się za centralną wymienną nazwą końcówki, oznacza to, że końcówka jest dłuższa.
5"W odniesieniu do danych dotyczących siły osiowej należy zapoznać się z danymi o ciśnieniu hydraulicznym ogona.
6"W przypadku ośrodków żywych, olej smarowy SKF jest oznaczony, jest wodoodporny.
7Zamówienie na zamówienie jest akceptowane.
8Z zastrzeżeniem zmian technicznych.
