| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | NTH |
| Numer modelu: | PL-06, PL-08, PL-10, PL-12, |
| Minimalne zamówienie: | 1 zestaw |
| Cena: | Negotiation |
| Szczegóły pakowania: | Dobry i mocny pakiet nadaje się do transportu morskiego i lotniczego |
| Czas dostawy: | Dostępne 3 dni robocze |
| Zasady płatności: | T/T, Western Union |
| Możliwość Supply: | 1000 zestawów / M |
| Nazwa produktu: | PL PULL BACK POWER CHUCKS | materiał: | Stal kuta |
|---|---|---|---|
| Użycie: | Chwytanie / mocowanie | Funkcja: | Wysoka precyzja / wysoka jakość |
| rozmiar: | Zobacz specyfikację | Usługi: | OEM / ODM jest akceptowalny |
| High Light: | lathe jaw chuck,power collet chuck |
||

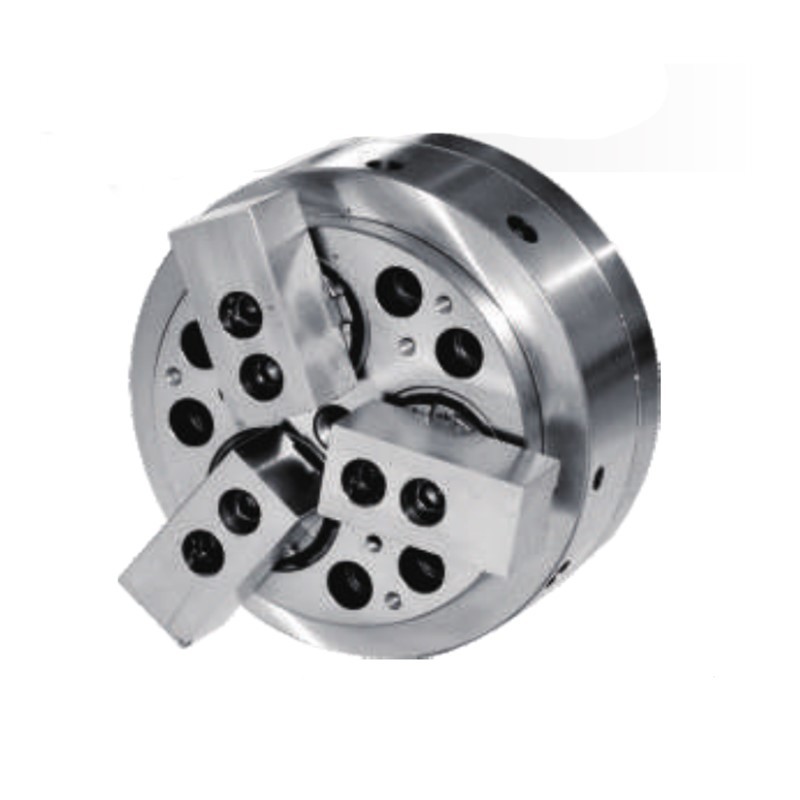

PL PULL BACK POWER CHUCKS
Marka: NTH
Funkcja wycofywania radialnego chwytania nie spowoduje prawie żadnego przemieszczenia podnoszącego przedmiotu obrabianego; Chucka OMATEI Pull Back Power jest idealna do obróbki odlewów i kucia części;
Poprzez zamocowanie chwytanego przedmiotu obrabianego na powierzchni, uchwyty mechaniczne OMATEI Pull Back nadają się do ciężkiej obróbki.
Siłowniki uchwytu o cylindrycznej strukturze są trwałe i zapewniają wysoką powtarzalność chwytania.
Dokładne funkcje samocentrowania i odciągania są odpowiednie dla precyzyjnych wymagań dotyczących kontroli długości obróbki.
Opcjonalne komponenty mogą być selektorem do wykrywania właściwej pozycji na automatycznej maszynie ładującej.
Rozmiar jednostki: mm
| Spec Model | Skok tłoka mm | Skok szczęki Dia. mm | Max RPM | Max. Siła ciągnięcia kgf (KN) | Maksymalna siła chwytania KN |
|---|---|---|---|---|---|
| PL-06 | 10 | 5.3 | 3500 | 1420 (14) | 2950 (29) |
| PL-08 | 10 | 5.3 | 3000 | 2240 (22) | 4890 (48) |
| PL-10 | 16 | 11,6 | 2500 | 3160 (31) | 4990 (49) |
| PL-12 | 16 | 11,6 | 2000 | 4480 (44) | 7240 (71) |
| Spec Model | Max. Ciśnienie oleju kgf / cm 2 (Mpa) | Waga Kg | Dopasowany cylinder | Zakres chwytania mm |
|---|---|---|---|---|
| PL-06 | 22 (2,2) | 15.4 | S-100 (S-100R) | Ø35-Ø160 |
| PL-08 | 22 (2,2) | 27,8 | S-125 (S-125R) | Ø40-Ø210 |
| PL-10 | 30 (2,9) | 45,9 | S-125 (S-125R) | Ø50-Ø254 |
| PL-12 | 30 (2,9) | 75,7 | S-150 (S-150R) | Ø50-Ø304 |
| Spec Model | ZA | b | do | re | mi | fa | Gmax | Gmin | H. | Jmax | Jmin |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PL-06 | 169 | 83 | 140 | 82,563 | 15 | 5 | 15 | 5 | 70 | 46 | 36 |
| PL-08 | 210 | 97 | 170 | 106,375 | 17 | 5 | 16.5 | 6.5 | 84 | 57 | 47 |
| PL-10 | 254 | 110 | 220 | 139,719 | 18 | 5 | 22 | 6 | 100 | 68 | 52 |
| PL-12 | 304 | 125 | 220 | 139,719 | 18 | 5 | 21,5 | 5.5 | 120 | 72,5 | 56,5 |
| Spec Model | ja | K. | L. | M. | Nmax | Nmin | Pmax | Pmin | Q | R | S. | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PL-06 | - | 6-M10 × 1,5 P. | 14 | 104,8 | 56,65 | 54 | 33 | 23 | 35 | 32 | 36 | M16 × 2P |
| PL-08 | 26 | 6-M12 × 1,75P | 17 | 133,4 | 69,65 | 67 | 38 | 28 | 40 | 38 | 36 | M20 × 2,5 P. |
| PL-10 | 32 | 6-M16 × 2P | 24 | 171,4 | 87,8 | 82 | 48 | 32 | 50 | 50 | 46 | M24 × 3P |
| PL-12 | 36 | 6-M16 × 2P | 20 | 171,4 | 102,8 | 97 | 47 | 31 | 60 | 52 | 50 | M27 × 3P |
Z zastrzeżeniem zmian technologicznych bez uprzedniej informacji
Można wprowadzić niestandardowe wymagania
